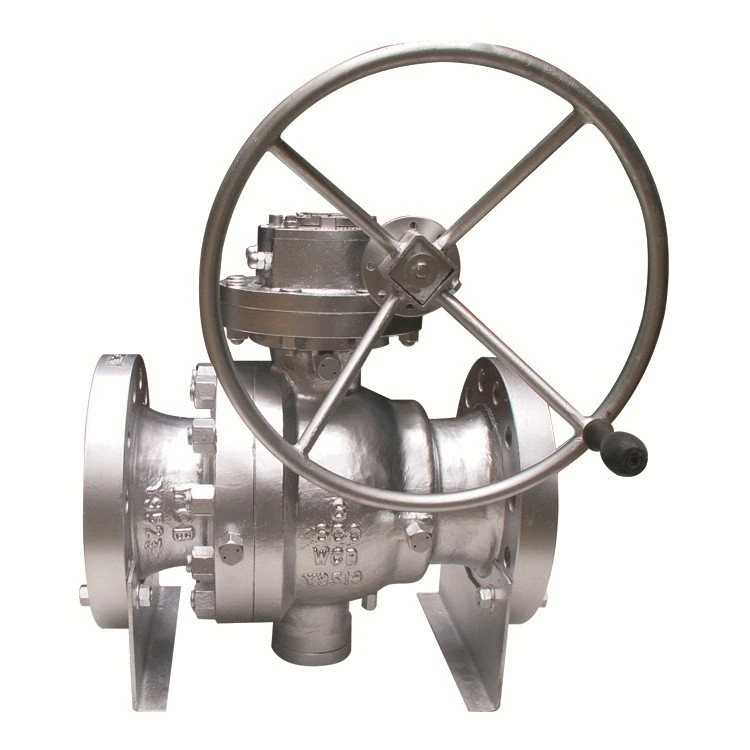

Valv tal-ballun DIB

Il-funzjonalità tal-Blokk doppju u l-Fsada kienet disponibbli fil-valvoli tal-ballun essenzjalment mill-iżvilupp tal-valv tal-ballun immuntat bit-trunnion użat komunement illum. Il-frażi"DBB" ilhom jintużaw biex jiddeskrivu dik il-funzjoni bażika għall-valvi tal-ballun u l-valvi tal-bieb għal żmien pjuttost twil.

DBB għandhom storikament riferuti għall-kapaċità ta 'valv li jiżola l-pressjoni f'kull daħla u biex jivventja l-kavità bejn is-sedili. Il-ventilazzjoni tal-kavità bejn is-sedili tippermetti lill-utent biex jiskopri kwalunkwe tnixxija wara s-sedili mingħajr ma jneħħi l-valv mill-pajpijiet.

L-istandards API 6D "Speċifikazzjoni għal Valvoli tal-Pipeline" jiddefinixxu valv doppju ta' blokk u fsada (DBB) bħala "valv wieħed b'żewġ uċuħ ta' bilqiegħda li, fil-pożizzjoni magħluqa, jipprovdi siġill kontra l-pressjoni miż-żewġt itruf tal-valv, b' mezz ta’ ventilazzjoni/fsada tal-kavità bejn l-uċuħ ta’ bilqiegħda.” Jsemmu wkoll li valv DBB ma jistax jipprovdi iżolament doppju pożittiv jekk naħa waħda biss tal-valv tkun taħt pressjoni.

Fil-każ ta’ valvi DIB, API jiddefinixxihom bħala “valv wieħed b’żewġ uċuħ ta’ bilqiegħda, li kull wieħed minnhom, fil-pożizzjoni magħluqa, jipprovdi siġill kontra pressjoni minn sors wieħed, b’mezz ta’ ventilazzjoni/fsada tal-kavità bejn il- uċuħ ta’ bilqiegħda.” Huma jkomplu jgħidu li valv doppju ta 'blokk u iżolament (DIB) jista' jipprovdi għeluq pożittiv meta l-pressjoni tkun ġejja minn direzzjoni waħda jew miż-żewġ direzzjonijiet.

Is-Sedil tal-Ħelsien tal-Pressjoni tal-Kavità

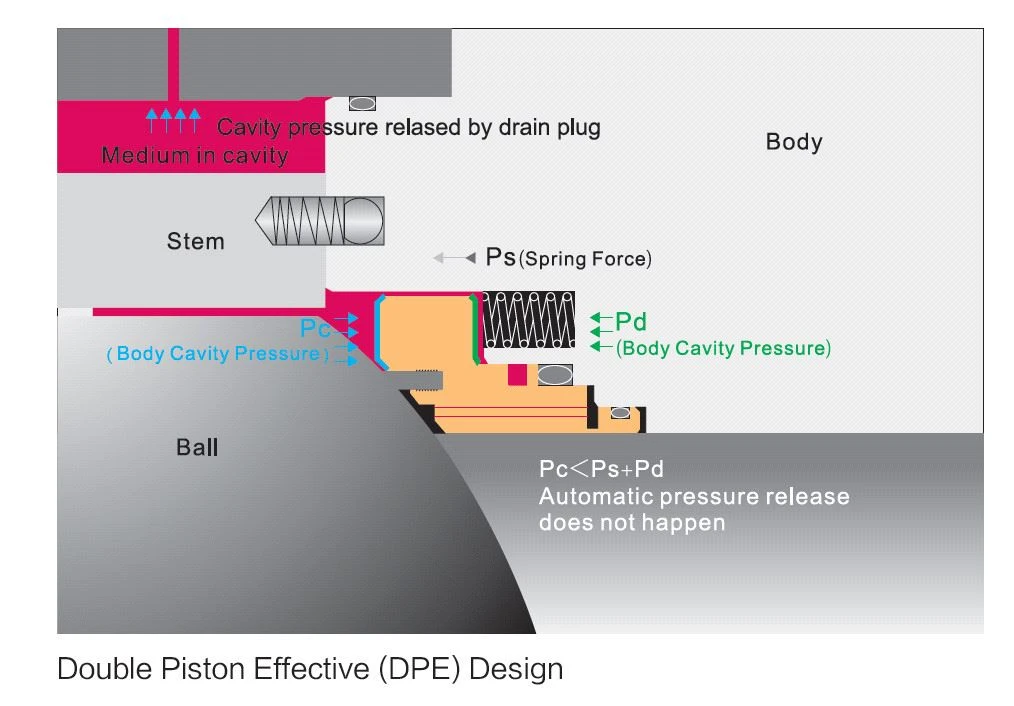

Disinn Effettiv tal-Piston Doppju (DPE).

Il-pressjoni medja"Pd" u l-forza tar-rebbiegħa"Ps" se timbotta s-sedil tal-valv għall-ballun u tiżgura l-issikkar tas-siġillar.

Meta l-pressjoni tal-kavità tal-ġisem żdiedet għal-limitazzjoni tal-pressjoni, il-pressjoni tal-kavità tkun rilaxxata mill-bleeder tal-vent tal-ġisem (Valv ta 'Sigurtà), għalhekk il-pressjoni tal-kavità tal-valv dejjem tkun iżgħar mill-Pd+Ps.

Dan id-disinn tas-sedil tal-valv jista 'jiżgura l-valv tal-ballun kemm in-naħa iżolata kif ukoll il-blokk, kif imsejjaħ iżolament u Blokk Doppju (DIB Valves)

Iżolament Doppju u Fsada (DIB)

Id-definizzjoni API 6D Taqsima 3.1.11 tiddefinixxi valv doppju ta' iżolament u fsada bħala: “Valv wieħed b'żewġ uċuħ ta' bilqiegħda, li kull wieħed minnhom, fil-pożizzjoni magħluqa, jipprovdi siġill kontra pressjoni minn sors wieħed, b' mezzi ta' ventilazzjoni/fsada tal-kavità bejn l-uċuħ tas-siġillar. Din il-karatteristika tista’ tiġi pprovduta f’direzzjoni waħda jew fiż-żewġ direzzjonijiet.”

Fid-definizzjonijiet DBB u DIB tal-API id-differenza hija li valv doppju-blokk u fsada tissiġilla kontra pressjonijiet miż-żewġ naħat tal-valv filwaqt li valv ta 'iżolament doppju u fsada jipprovdi siġill addizzjonali kontra l-bini tal-pressjoni fil-kavità tal-valv.

Żewġ konfigurazzjonijiet huma disponibbli għall-valvi tal-ballun DIB - DIB-1 u DIB-2. Il-konfigurazzjoni DIB-1 karatteristiċi sedili bi-direzzjonali upstream u downstream. Id-disinn tal-valv tal-ballun DIB-2 fih sedil wieħed bidirezzjonali (DPE) u sedil wieħed unidirezzjonali (SPE).

DIB-1 Spjegat

Il-valvi tal-ballun DIB-1 għandhom sedili DPE kemm upstream kif ukoll downstream biex jipprovdu siġill fiż-żewġ direzzjonijiet. Għall-konfigurazzjoni DIB-1, pressurizzazzjoni żejda tal-kavità hija evitata bl-użu ta 'valv ta' ħelsien estern. Bil-ballun fil-pożizzjoni magħluqa u l-pressjoni fuq in-naħa upstream, il-pressjoni tal-kavità tiżdied f'każ ta 'falliment tas-sedil upstream. Il-pressjoni tal-kavità tikkawża effett ta 'pistun doppju fuq is-sedil downstream li joħloq it-tieni siġill fuq il-ballun.

DIB-2 Spjegat

Għall-konfigurazzjoni DIB-2, sedil wieħed SPE u DPE l-ieħor, il-pressjoni żejda tal-kavità hija kkontrollata internament fil-linja. Jekk is-sedil upstream inixxi, allura jkun hemm ħelsien awtomatiku tal-pressjoni tal-kavità fuq in-naħa upstream u s-sedil downstream se jipprovdi iżolament minħabba l-effett tal-pistun doppju.

It-test tal-pressjoni ta 'DIB-1 (Żewġ sedili tas-siġillar bidirezzjonali)

Kull sedil għandu jiġi ttestjat fiż-żewġ direzzjonijiet u l-valv installat li jnaqqas il-pressjoni tal-kavità għandu jitneħħa. Il-valv għandu jkun nofsu miftuħ sabiex il-valv u l-kamra tal-valv għandhom jiġu injettati bil-mezz tat-test sakemm il-likwidu tat-test jinxtered mill-port tat-test tal-kamra tal-valv. Agħlaq il-valv biex tevita t-tnixxija tal-kamra fid-direzzjoni tas-sedil tat-test, il-pressjoni tat-test għandha tiġi applikata suċċessivament għal kull tarf tal-valv biex tittestja t-tnixxija ta 'kull sedil upstream separatament, u mbagħad biex tittestja kull sedil bħala s-sedil downstream . Iftaħ iż-żewġt itruf tal-valv biex timla l-kavità bil-midja u mbagħad ippressa waqt li tosserva t-tnixxija ta 'kull sedil fiż-żewġt itruf tal-valv.

Minħabba li l-pressjoni fil-kavità tal-valv DIB-1 ma tistax tiġi rilaxxata awtomatikament, meta t-temperatura tal-valv titla' b'mod anormali, il-volum tal-medju fil-kavità tal-valv jiżdied kif xieraq, u b'hekk iġġiegħel il-pressjoni fil-kavità tiżdied awtomatikament. Meta l-pressjoni tilħaq ċertu livell, tkun perikoluża ħafna, għalhekk il-kavità tal-valv DIB-1 għandha tkun installata b'valv ta 'sigurtà.

It-test tal-pressjoni ta 'DIB-2 (sedil tas-siġillar wieħed bi-direzzjonali u wieħed unidirezzjonali)

Wieħed mis-sedili tal-valv DIB-2 jista 'jiflaħ pressjoni jew mill-kamra jew mit-tarf tal-valv fi kwalunkwe direzzjoni mingħajr tnixxija. Is-sedil l-ieħor jista 'jiflaħ biss pressjoni mit-tarf tal-valv. Meta l-valv jingħalaq u l-interface tat-test tal-kamra tal-valv tkun miftuħa u ż-żewġt itruf tal-valv huma taħt pressjoni (jew taħt pressjoni separatament), l-interface tat-test tal-kamra tal-valv tista 'tiskopri jekk hemmx tnixxija minn kull tarf għall-kamra tal-valv. Test tas-sedil f'żewġ direzzjonijiet għandu jkun kamra tal-valv taħt pressjoni u valv upstream josservaw jekk it-tnixxija tal-valv downstream.

Il-vantaġġ tal-valv huwa protezzjoni stretta għall-valv, il-valv magħluq wara li l-medju qatt ma jidħol fil-pipeline downstream, fl-istess ħin meta ż-żieda anormali tal-pressjoni tal-kavità tista 'awtomatikament serħan tal-pressjoni għall-upstream tal-valv. Jekk jogħġbok innota li r-rekwiżiti tad-direzzjoni tal-installazzjoni tal-valv, id-direzzjoni opposta hija l-istess bħal DBB.

Daqs:

½″ - 60″, Naqqas u Toqba Sħiħa

Klassi tal-pressjoni:

ANSI 150lbs - 2500lbs, API 3000-15000psi

Tmiem il-Konnessjonijiet disponibbli:

Flanġ RF/RJ, flanġ kompatti, SW / NPT / BW

Standards:

API, ASME, ASTM, BS, ISO, MSS& NACE, Servizz krijoġeniku

Applikazzjonijiet:

Amp taż-żejt &; Gass, Petrokimiku, Pipelines, Offshore/Onshore, Taħt il-baħar, Kimika, Ġenerazzjoni tal-Enerġija, Industriji tal-Ilma

Meta nużaw API 6D biex niddisinjaw valvoli tal-ballun, l-aktar parti importanti hija li tiddisinja s-sedil tal-valv. Sedil tal-valv differenti se jkollu valv iwettaq funzjonijiet differenti. Fl-API 6D għandna żewġ tipi differenti ta 'sedili tal-valv imsejħa bħala sedili tal-Effett tal-Piston Uniku (SPE) u Effett tal-Piston Doppju (DPE). Bl-użu ta 'dawn iż-żewġ tipi ta' sedili tal-valv, nistgħu noħorġu b'żewġ funzjonijiet differenti mill-valvi tal-ballun komunement imsejħa Double Block and Bleed (DBB) u Double Isolation and Bleed (DIB).

Il-valvi tal-ballun għandhom ballun vojt minn ġewwa li jippermetti li l-medju jgħaddi mill-valv. Minbarra t-toqba, hemm żewġ sedili tal-valv li jinsabu 'l fuq (jew naħa tal-pipeline) u 'l isfel mill-valv. Dawn is-sedili tal-valv jipprovdu s-siġill jew l-iżolament meta l-valv ikun magħluq. Meta nħaddmu l-valv il-medju jiċċirkola ġewwa l-kavità. Il-medju tal-fluss maqbud fil-kavità jista 'jiġi taħt pressjoni u msaħħan minħabba l-fluss tal-proċess jew sors estern. Jista 'jkun possibbli li l-pressjoni fil-kavità tista' taqbeż il-pressjoni upstream. Allura sedil wieħed tal-valv se jkun espost għal żewġ tipi differenti ta 'pressjoni jew forza għall-issiġillar. Dan is-sedil tal-valv jista 'jwettaq żewġ funzjonijiet ta' uni-direzzjonali jew bi-direzzjonali determinati mid-differenzjali tal-pressjoni li jaġixxu fuq is-sedili.

Is-sedili tal-valvi unidirezzjonali jew is-sedili SPE (imsejħa wkoll bħala sedili Self Relieving) jipprovdu siġillar jekk il-pressjoni upstream tkun akbar mill-pressjoni tal-kavità (ara Figura 1) iżda se tnixxi jekk il-pressjoni tal-kavità tkun akbar mill-pressjoni upstream (ara l-Figura 2) ). Fil-pożizzjoni magħluqa tal-valv tal-ballun il-pressjoni upstream se tibni minħabba l-pressjoni tal-midja, din il-pressjoni se tipprova timbotta s-sedil u l-valv se jipprovdi siġill billi jżomm kuntatt issikkat bejn il-ballun u ċ-ċirku tas-sedil upstream. Madankollu, meta l-pressjoni tal-kavità taqbeż il-pressjoni 'l fuq, il-pressjoni tal-kavità se timbotta s-sedil lura jew 'il bogħod mill-ballun u tħalli vojt li jikkawża tnixxija jew il-pressjoni se teħles lilha nnifisha lejn in-naħa upstream.

Il-valvi tal-ballun DIB għandhom żewġ konfigurazzjonijiet differenti msejħa DIB-1 u DIB-2. Il-valvoli tal-ballun DIB-1 għandhom sedili kemm upstream kif ukoll downstream bħala DPE. Madankollu, fil-każ ta 'valv tal-ballun DIB-2, sedil wieħed huwa DPE u l-ieħor huwa SPE.

Il-valvoli tal-ballun DIB-1 għandhom sedili DPE u kemm sedili upstream kif ukoll downstream se jipprovdu siġill fiż-żewġ direzzjonijiet. Il-pressjoni tal-kavità ma tistax tirrilaxxa lin-naħa upstream jew downstream u bl-istess mod, il-pressjoni upstream jew downstream ma tistax tikkawża li l-pressjoni tal-kavità tiżdied. Bil-ballun fil-pożizzjoni magħluqa u l-pressjoni fuq in-naħa upstream, il-pressjoni tal-kavità tiżdied f'każ ta 'falliment tas-sedil upstream. Il-pressjoni tal-kavità tikkawża effett ta 'pistun doppju fuq is-sedil downstream u b'hekk toħloq it-tieni siġill fuq il-ballun. Dan it-tip ta 'konfigurazzjoni għandu jkollu valv ta' ħelsien tal-kavità tal-ġisem li għandu jtaffi l-pressjoni tal-kavità waqt pressurizzazzjoni żejda minħabba tnixxija tas-sedil.

Il-vantaġġ ewlieni tal-valv DBB huwa li għandu sedili li jeħilsu lilhom infushom. Madankollu, jekk is-sedil upstream jnixxi s-sedil downstream mhux se jipprovdi iżolament. Min-naħa l-oħra, il-benefiċċju ewlieni tad-DIB huwa li anki jekk it-tnixxija tas-sedil upstream, it-tieni sedil jipprovdi s-siġill u l-valv ma jnixxix. Għandu jiġi nnutat li l-valv DIB għandu jkollu valvoli ta 'ħelsien tal-kavità tal-ġisem. Jekk irridu ngħaqqdu karatteristiċi pożittivi kemm tal-valv DIB-1 kif ukoll tad-DBB allura għandna nużaw il-valv DIB-2 li għandu sedil wieħed SPE fil-upstream u sedil DPE fin-downstream. Jekk it-tnixxija tas-sedil upstream f'DIB-2, allura l-pressjoni tal-kavità tista 'teħles fuq in-naħa upstream u s-sedil downstream se jipprovdi iżolament minħabba l-effett tal-pistun doppju. Għandu jiġi nnutat li l-installazzjoni tal-valv DIB-2 hija kritika u s-sedil SPE għandu jkun fuq in-naħa upstream / taħt pressjoni.
